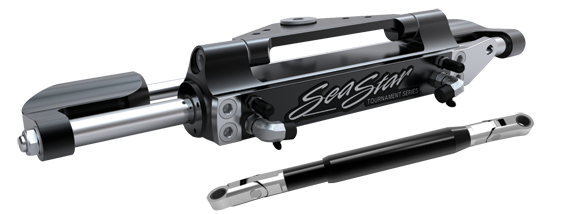

Тяга (HO6821) для Tournament 2
Тяга (HO6821) для Tournament 2
| Под заказ | |
| Артикул: | MX7158 |
59 145 руб.
Новое поколение гидроцилиндров серии «Tournament» для мощных подвесных двигателей. Универсальные цилиндры для управления двумя, тремя, четырьмя и более подвесными двигателями одновременно.
Таблица применимости гидроцилиндров
| Конфигурация | Гидроцилиндр | Адаптеры | Тяга | |||||
| Модель | Кол-во | Модель | Кол-во | Модель | Кол-во | Расстояние между осями двигателей, дюймы | Расстояние между осями двигателей, мм | |
| Два двигателя — один цилиндр (правый) *1,3,4,5 | HC6845 | 1 | HA6802 | 1 | HO6821 | 1 | 25,0-25,6 | 635-650 |
| HO6822 | 25,7-30,6 | 653-777 | ||||||
| HO6823 | 30,7-39,0 | 780-991 | ||||||
| Два двигателя — два цилиндра *1,3,4,5 | HC6845 | 2 | HA6804 | 1 | HO6820 | 1 | 25,0-26,0 | 635-673 |
| HO6821 | 26,6-29,3 | 676-744 | ||||||
| HO6822 | 29,4-34,2 | 747-869 | ||||||
| HO6823 | 34,3-43,0 | 871-1092 | ||||||
| Три двигателя — два цилиндра *1,3,4,5,6 | HC6845 | 2 | HA6806 | 1 | HO6822 | 2 | 25,0-27,9 | 635-709 |
| HO6823 | 28,0-36,0 | 711-914 | ||||||
| Четыре двигателя — два цилиндра *1,2,3,4,5 | HC6845 | 2 | HA6811 | 1 | Необходимо проконсультироваться с производителем | |||
| Более четырех движков | Необходимо проконсультироваться с производителем | |||||||
Примечания:
- Схема установки может измениться в зависимости от: высоты установки двигателя, толщины транца, расположения крепежных болтов, диапазона регулировки угла наклона двигателя, размеров двигателя.
- Если смещение осей двигателей по высоте составляет 76 мм или более, необходимо проконсультироваться с производителем (Teleflex Canada).
- Длина тяги должна быть подобрана в соответствии с рекомендациями производителей двигателей таким образом, чтобы оси винтов слегка сходились внутрь или расходились наружу (в соответствии с рекомендациями поставщика двигателя). Соответственно, необходимо вычесть или прибавить некоторую длину из/к измеренному номинальному расстоянию между центрами двигателей.
- Рекомендации основаны на рекомендованных производителями двигателей минимальных расстояниях между центрами двигателей, отклонение от данных рекомендаций может вызвать необходимость ограничить ход гидроцилиндров и/или диапазона угла наклона двигателя — необходимо проконсультироваться с производителем (Teleflex Canada).
- Гидроцилиндры должны быть подключены только параллельно. Последовательное подключение не допускается! Единственное исключение — если вместо жестких тяг используется «liquid tie bar» (перепускной клапан для регулирования схождения осей гребных винтов).
Производитель: «SeaStarSolutions» (ранее «Teleflex»), Канада.
